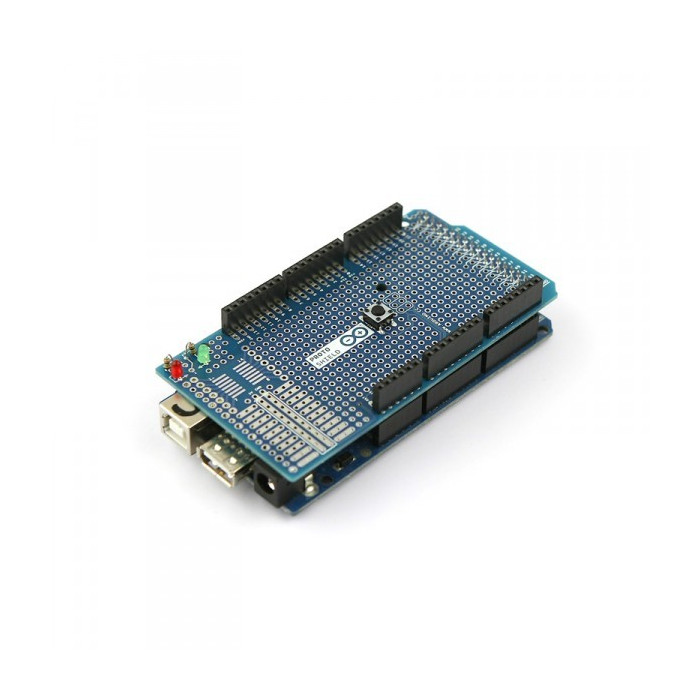

Mega Proto kit Rev3

Mega Proto kit Rev3

Le prototypage classique ou CMS facile sur Arduino Mega et Mega ADK.

La zone pastillée de ce shield permet de réaliser facilement ses montages, utiliser des capteurs, des actionneurs sur Arduino Mega et Arduino Mega ADK.

Carte incompatible avec le Due si vous souhaitez utiliser le bus SPI (voir page de référence ici).

Les montages peuvent être alimentés par une alimentation ATX de Pc, de disposer d'une ligne 12V pour vos montages

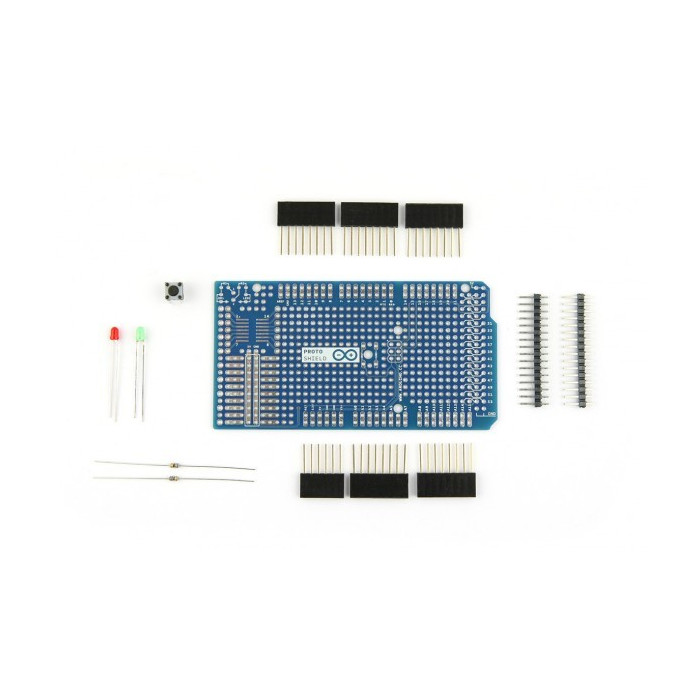

Le kit à souder est composé de :

• pcb pour Arduino Mega et Mega ADK
• bouton reset
• deux leds 3mm (rouge et verte) accompagnées des résistances adaptées (150 ohms 1/4 W)
• les connecteurs empilables pour les signaux situés de chaque côtés de l'Arduino
• les connecteurs pour le bus SPI central
• deux connecteurs 16 broches inférieurs permettant de remonter les deux rangées de signaux situés à l'arrière de la carte
• deux connecteurs 16 broches supérieurs pour utiliser le ssignaux 23 à 53 avec des cordons classiques

Une zone de prototypage pour CMS 16 pattes

Connecteur SPI central également reporté sur la face supérieure

Connecteur au standard Arduino 1.0
