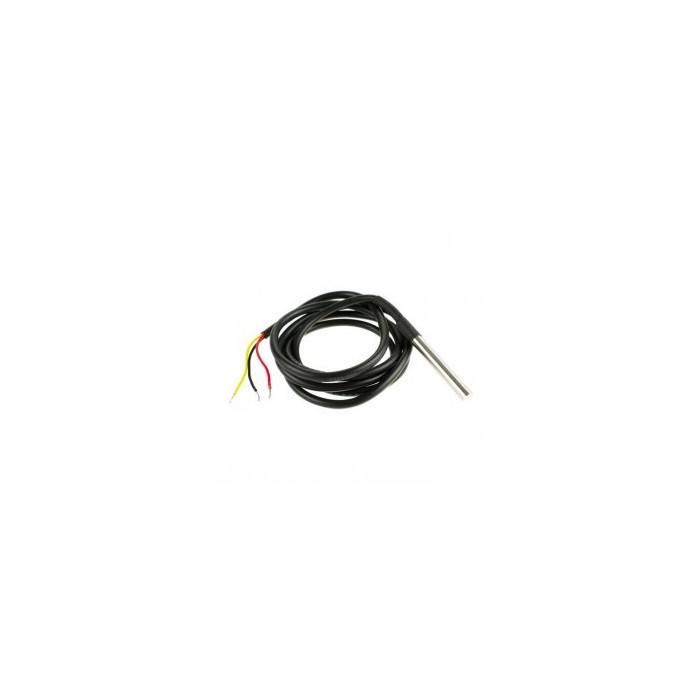

Sonde DS18B20 Etanche

Sonde étanche basée sur un DS18B20 permettant de mesurer une température de -55 à + 125 °C.

• Alimentation: 3 à 5 Vcc
• Résolution: +0.0625°C en 12 bits, +0.125°C en 11 bits, +0.25°C en 10 bits et +0.5°C en 9 bits
• Précision: ±0.5° sur la plage -10 ° C à + 85 ° C

• Plage de mesure: -55 à + 125 °C
• Dimensions sonde: Ø6 x 35 mm
• Longueur cordon: 100 cm ou 300cm, diamètre 4mm

Câblage: (selon arrivage)

Fils Rouge - Vert - Jaune

• Rouge :Alimentation 3 à 5,5V CC (+ VDD)
• Vert :Masse
• Jaune :Données (DATA)

Fils Rouge - Noir - Blanc

• Rouge :Alimentation 3 à 5,5V CC (+ VDD)
• Noir : Masse
• Blanc : Données (DATA)

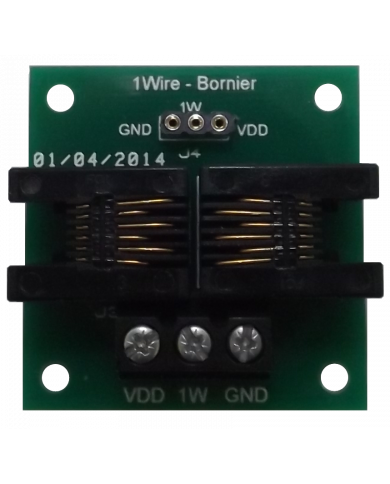

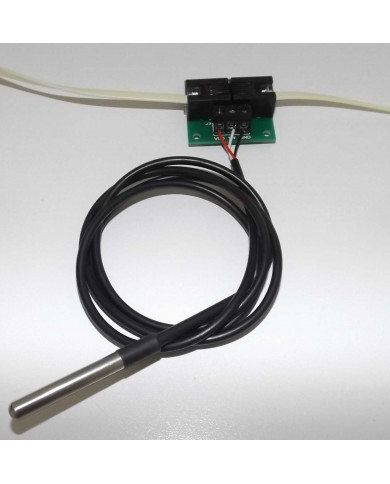

Voir aussi le manuel du serveur WES pour le câblage avec une RJ11.
