Module Fil Pilote (par diodes )

Module Fil Pilote

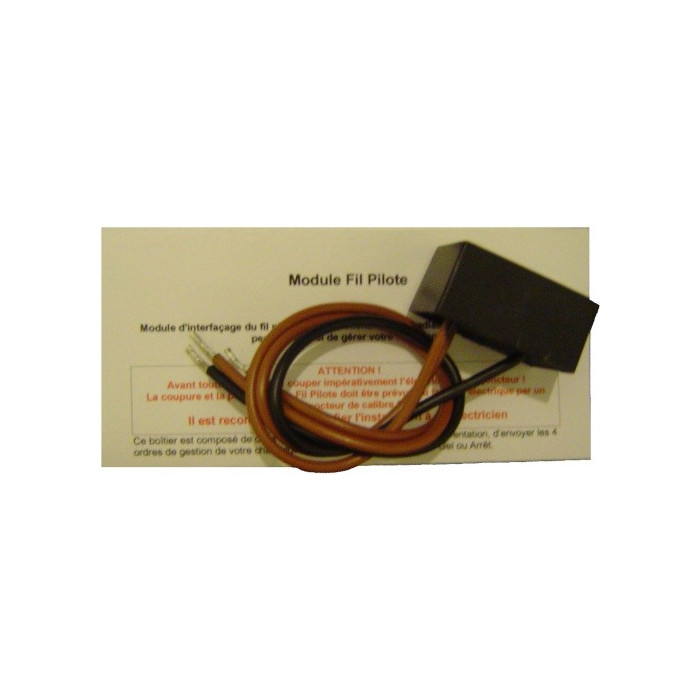

Module d'interfaçage du fil pilote pour la commande des radiateurs électriques et vous permet ainsi de gérer votre chauffage.

Ce boîtier est composé de deux diodes qui permettent, suivant leur alimentation, d’envoyer les 4 ordres de gestion de votre chauffage électrique : Confort, Eco, Hors-Gel ou Arrêt.

Branchement du module :

Alimentation CDE 1 & CDE 2	ORDRES Fil Pilote
CDE 1 = 0V - CDE 2 = 0V	CONFORT
CDE 1 = 220V - CDE 2 = 220V	Eco ou réduit
CDE 1 = 0V - CDE 2 = 220V	Hors gel
CDE 1 = 220V - CDE 2 = 0V	Arrêt

Caractéristiques du module

• Module PVC avec résine polyuréthane
• 3 Fils souples isolés en 1 mm² (2 marron et 1 noir)

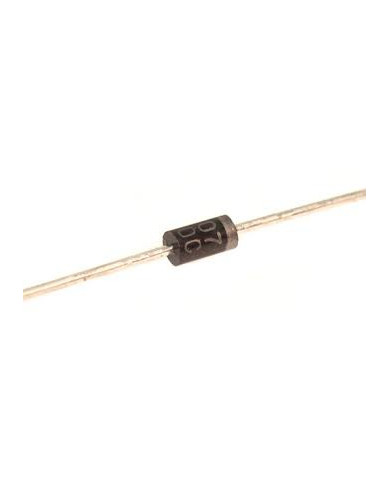

• 2 diodes de redressement 1000V (1N4007)
