Shield Téléinfo Arduino

FARD2TIC

Nouveau produit

Shield Téléinfo pour cartes Arduino

Plus de détails

En stock

40,00 € TTC

Fiche technique

Hauteur2cm
Largeur5,3cm
Longueur6,8cm
Accessoires livrés avec:Pile Lthium CR1220
CouleurBleu

En savoir plus

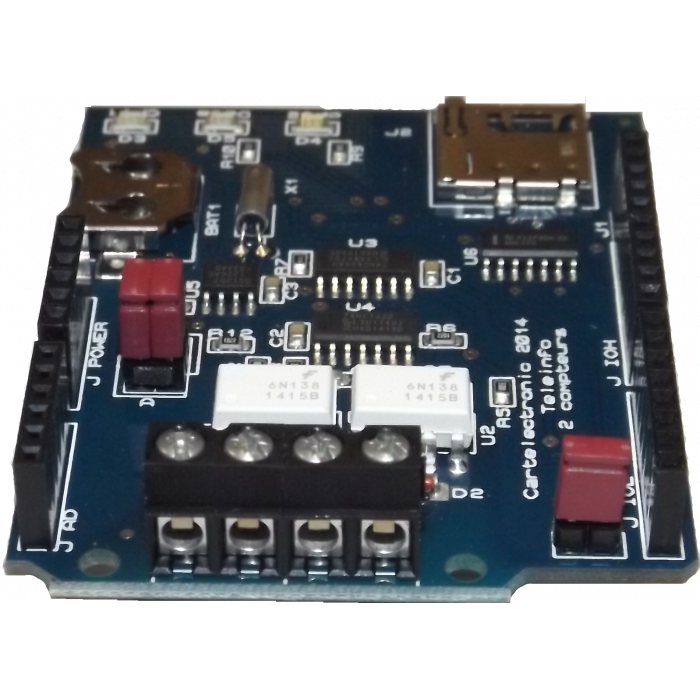

Shield Téléinformation pour ARDUINO



La téléinformation est un protocole utilisé par les compteurs EDF modernes afin de communiquer avec les gestionnaires d'énergie ou les systèmes de délestage. En sachant que la puissance maximum est atteinte, un système de délestage pourra par exemple couper l'alimentation des radiateurs électriques ou du chauffe eau afin de revenir à une consommation inférieure au maximum.

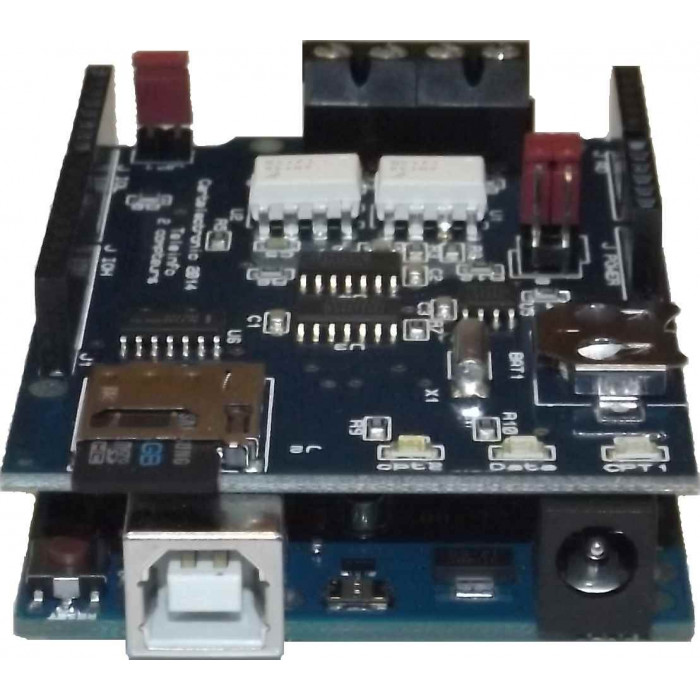

Cette carte d'extension (Shield) se monte sur un Arduino et lui permet ainsi, grâce à ses deux circuits de décodage de téléinformation, de lire les informations de vos compteurs électriques. Elle permet aussi, grâce à l'horloge temps réel intégrée (à base de DS1307), de dater ces relevés avant de les enregistrer sur la carte micro SD que vous aurez insérée dans le lecteur intégré à l'interface. Les données lues des compteurs peuvent être aussi envoyées sur le port USB pour être lues directement sur un ordinateur.

Les schémas et un logiciel (code source), à utiliser avec la suite de développement de l'Arduino, sont disponibles dans l'onglet Téléchargements. Le code permet de lire et d'enregistrer les données de deux compteurs, un de consommation et un de production, et d'enregistrer ces données une fois par minute sur la carte SD. Il vous suffit ensuite de relire cette carte sur votre PC avec le logiciel CONSULT TELEINFO, et d'analyser votre consommation/production d'électricité.

Documentation sur les modules Arduino:



FONCTIONS :

  • Carte d'extension (Shield) pour plateforme Arduino
  • Suivez votre consommation électrique
  • Suivez votre production d'électricité ou un sous compteur
  • Précision de la mesure à 100%
  • Compatible avec les cartes Arduino 2009,UNO, Arduino Leonardo, CHIPKIT UNO32 (code source fourni sur le site), OLIMEXINO-STM32PIC32-PINGUINO
  • Version C compatible avec les cartes MEGA pour l'horloge RTC (2 cavaliers à basculer) et 3 fils à câbler pour le lecteur de micro SD (sauf si utilisation shield Ethernet)

Code source et documentations dans l'onglet Télécharger

CARACTERISTIQUES TECHNIQUES :

  • Interface USB
  • Indicateurs : 3 leds d'état (CPT1, Lecture, CPT2)
  • Nombre de compteur : 2 entrées optocouplées
  • Lecteur de carte micro-SD (carte SD non livrée)
  • Horloge temps réel RTC à base de chip DS1307
  • Pile CR1220 pour sauvegarde de l'horloge RTC (livrée)



Attention ! vous devez connaitre l'univers Arduino pour utiliser cette carte (les programmes en téléchargement fonctionnent sur les cartes Arduino Duemilanove et Uno mais peuvent demander des modifications si vous l'utilisé avec une autre carte)

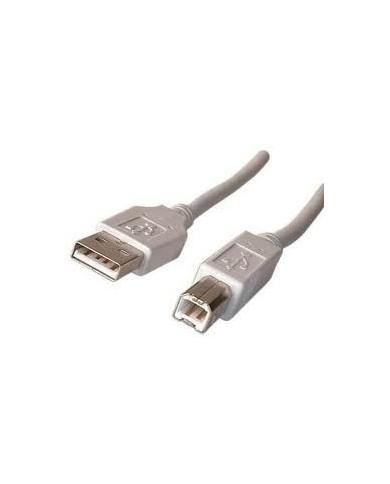

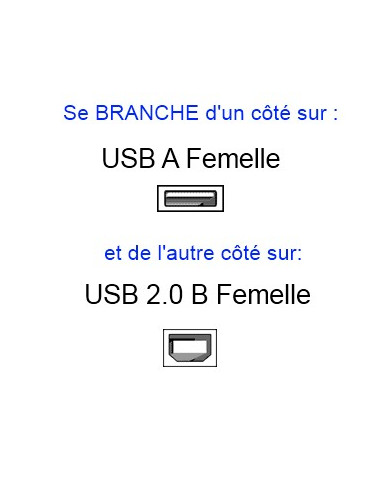

Accessoires

Téléchargement

Logiciel Téléinfo pour Arduino

Logiciel (sources) pour carte Arduino, lecture de 2 compteurs et enregistrements sur carte SD. Version avec détection de compteur et de type d'abonnement. v0.3E (support du triphasé sur 2 compteurs, correction bug si un seul compteur de branché)

Téléchargement (0)

Logiciel Consult Téléinfo

Logiciel de lecture et d'analyse des fichiers de téléinfo générés par le logiciel Téléinfo 2 compteurs (pour les modems USB et XBEE) et par le shield Téléinfo pour Arduino.

Téléchargement (15.98M)

Notice logiciel Consult Téléinfo

Notice d'utilisation du logiciel Consult Téléinfo.

Téléchargement (0)

Plan carte Téléinfo pour Arduino

Plan de la carte Téléinfo pour Arduino

Téléchargement (0)

Logiciel Téléinfo pour ChipKIT

Logiciel (sources) pour carte ChipKIT (style Arduino), lecture de 2 compteurs et enregistrements sur carte SD.

Téléchargement (0)

Manuel Téléinfo Arduino

Manuel Shield Téléinfo Arduino

Téléchargement (0)

modif MEGA 2560 TIC

modif MEGA 2560 lecteur SD shield VC

Téléchargement (0)
